- исполнение роликов серии FA с одинарной пластиковой звездой SPF08B1 14 зубов
- исполнение роликов серии FA с двойной пластиковой звездой SPF08B1 14 зубов
- исполнение роликов серии FA с пластиковым шкивом PJF-9 ручьев под ремень PJ
- исполнение роликов серии FA с пластиковым шкивом T5F-26 зубов под ремень T5

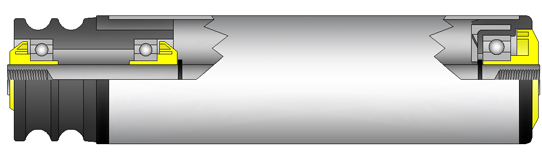

- исполнение роликов серии FA с пластиковым шкивом RFA-2 ручья под ремень д. 5мм
- исполнение роликов серии FA с одинарной стальной звездой SPF08B1 14 зубов
- исполнение роликов серии FA с двойной стальной звездой SPF08B1 14 зубов
Особенности:
- фрикционные конвейерные ролики применяются на участках конвейерной системы, где необходимо накопление транспортируемого товара. Сила трения между приводной головкой и втулкой скольжения зависит от нагрузки на конвейерный ролик, таким образом, сила тяги ролика зависит от нагрузки на ролик
- возможность быстрой замены приводной головки без дополнительного оборудования и инструментов в случае поломки
- завальцованный в трубу подшипниковый корпус серии UA и SBA позволяет использовать данный тип роликов на участках боковых переходов грузов с одного рольганга на другой
- радиальные шарикоподшипники на корпусе серий LBA, UA, и LB закрыты крышками с двух сторон, что защищает подшипник от крупной грязи и капель воды
- при транспортировке мешков и других подобных грузов необходимо исключить любую возможность попадания или провисания груза между роликов. Если груз имеет не достаточно плотную поверхность и форму, то для предотвращения заклинивания и поломки роликов, груз должен быть размещен на транспортировочной платформе или поддоне
- пластиковые приводные звездочки и шкивы могут применяться в корозионностойком исполнении роликов
- пластиковые приводные звездочки при работе производят меньше шума по сравнению со стальными
Допустимая нагрузка:
- до 500 Н (см. данные в таблице)
Скорость движения груза по роликам:
- максимальная скорость движения груза по роликам 2,0м/с, для роликов с приводной головкой под цепь 0,5м/с
Корпус ролика:
- труба из оцинкованной стали, наружный диаметр (мм): 50, 60
- труба из нержавеющей стали, наружный диаметр (мм): 50.8, 60.3
- труба из алюминия, наружный диаметр (мм): 50, 60, 63
- труба из ПВХ серого цвета, наружный диаметр (мм): 50, 63
Шпиндель:
- материал сталь / нержавеющая сталь
- шпиндель с внутренней резьбой: М6, М8
- шпиндель с другими видами крепления по запросу
Подшипники:
- корпус из пластика с радиальным шарикоподшипником
- материал подшипников сталь / нержавеющая сталь
Длина ролика EL:
- максимальная рекомендованная длина роликов данной серии до 1600мм, но при определенных параметрах эксплуатации может быть увеличена
Приводной элемент:
- одинарная звезда SPF08B1, 11 и 14 зубов из пластика и стали, для цепи 08В1 или ПР-12,7-1820-2
- двойная звезда SPF08B1, 14 зубов из пластика и стали, для цепи 08В1 или ПР-12,7-1820-2
- шкив PJF-9 ручьев, диаметром 43мм из пластика, под поликлиновой ремень PJ
- шкив Т5F-26 зубов, из пластика, под зубчатый ремень Т5 шириной 10мм
- шкив RFA-2 ручья, диаметром 48мм из пластика, под круглый ремень диаметром 5мм
Покрытия на ролики:
- возможно нанесение на данный вид роликов ПВХ покрытия, серого цвета, твердостью 67А Sh
- возможно нанесение на данный вид роликов ПУ (полиуретанового) покрытия, серого цвета, твердостью 85А Sh
Температурный диапазон использования:
- от 0 до + 40°С
|
|
Техническая
информация
Серия FA
